電容觸摸屏是怎么實現觸摸功能的

電容觸摸屏是很多的場景中都會使用到的觸摸方式。電容觸摸屏在于其多點觸摸靈敏以及觸摸控制的便捷方式，受到很多朋友的歡迎。對于電容觸摸屏，相信很多的朋友都想要了解更多，像是工作原理以及怎么實現觸摸功能，下面就由專業生產工業電容觸摸屏的廠家，觸訊科技，為各位簡單介紹一下。

表面電容觸摸屏只采用單層ITO，手指觸碰觸到摸屏表面時，有一定量的電荷會向人體移動。為了恢復這些電荷損失，從屏幕的四個角補充電荷，各方向補充的電荷量與觸摸點的距離成比例，由此可以推測觸摸點的位置。

表面電容ITO涂層通常需要在屏幕周邊加上線性化的金屬電極，以減少角/邊緣效應對電場的影響。 ITO涂層下面可能還有一層ITO屏蔽層，用于阻隔噪音。表面電容式觸摸屏在使用前至少需要校正一次才能正常使用。

感應電容式觸摸屏與表面電容式觸摸屏相比，可以穿透較厚的覆蓋層，且無需校正。感應電容式需要在兩層ITO涂層中刻蝕不同的ITO模塊，考慮模塊的總阻抗、模塊之間的連接線阻抗、兩層ITO模塊交匯處產生的寄生電容等因素。另外，為了檢測手指的接觸，ITO模塊的面積必須小于手指的面積，采用菱形圖案時，對角線的長度通常控制在4毫米到6毫米。

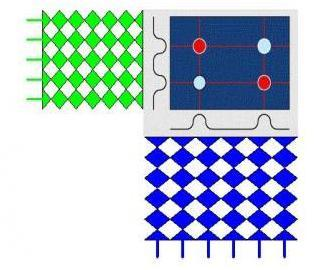

圖中，綠色和藍色I(xiàn)TO模塊位于雙層ITO涂層上，它們可以視為x和y方向連續變化的滑塊，需要分別掃描x和y方向不同的ITO模塊以獲得觸摸點的位置和觸摸軌跡。兩層ITO涂層之間為PET或玻璃隔離層，后者透光性好，能承受更大的壓力，成品率高，且可用特殊工藝直接鍍在LCD表面，但較重。該阻擋層越薄透光性越好，但2層ITO間的寄生電容也越大。

感應電容式觸摸屏檢測到的觸摸位置對應于最大電容變化值被感應出的交叉點，對于x軸或y軸對不同ITO模塊的信號量進行加權平均來求出位置量，在觸摸屏下的LCD上顯示觸摸點或軌跡。

當有兩根手指接觸時(紅色的兩點)，每個軸有兩個最大值。此時，會存在兩種可能的組合，系統將無法準確定位和判斷。就是我們通常稱為鏡像點（藍色兩點的地）。

此外，觸摸屏下面還有液晶屏，其表面也是傳導的，因此會與鄰近的ITO涂層的ITO模塊產生寄生電容。為了降低寄生電容的影響，通常需要在這兩層之間留下一定的空氣層。
